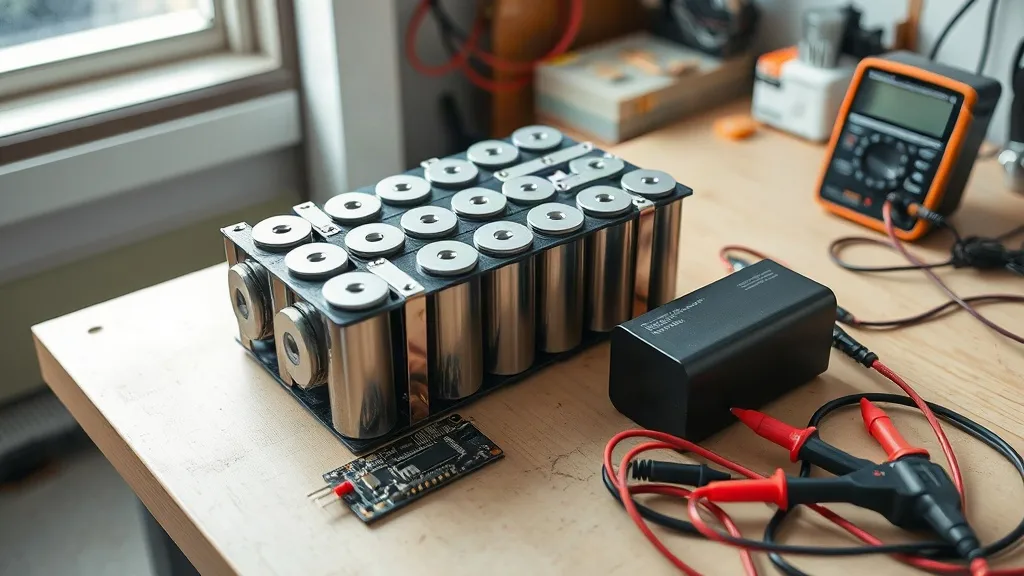

Pil paketi kurmak, birkaç hücreyi yan yana dizip kabloyu bağlamaktan çok daha fazlası. Paketin ömrünü belirleyen asıl unsur, hücrelerin birbirini ne kadar dengeli takip ettiği ve akımın hangi temas yüzeyinden geçtiği. Bu noktada jk bms gibi akıllı yönetim kartları, daly bms gibi sağlam koruma kartları ve doğru kesitte nikel şerit seçimi, projenin karakterini baştan şekillendiriyor. Aşağıda bu üç bileşeni gerçek kurulum senaryoları üzerinden ele alıyorum; hangi durumda hangisinin mantıklı olduğunu ve sahada en sık yapılan hataları bulacaksınız.

BMS aslında ne yapar, ne yapmaz?

Yeni başlayanların en sık karıştırdığı nokta, BMS'i bir şarj cihazı sanmak. Koruma kartı hücreleri izler, sıcaklığı okur, aşırı akım ve kısa devre durumunda hattı keser; ama enerjiyi dönüştürmez. Yani 13S bir pakette bir hücre 4,20 V'a ulaşıp diğerleri 3,95 V'ta kaldığında kartın yapabileceği şey, denge dirençleri üzerinden yüksek hücreden enerji boşaltmaktır. Bu işlem miliamper mertebesinde ilerler, dolayısıyla dengesizliğin kaynağını çözmez, sadece semptomu yönetir.

Bu yüzden BMS seçerken yalnızca "kaç amper" sorusuna bakmak yanıltıcı. Sürekli akım, tepe akım, denge akımı, hücre kimyası ve iletişim arayüzü birlikte değerlendirilmeli. Bir elektrikli bisiklet paketinde 30 A sürekli yeterliyken, bir invertör beslemesinde aynı kart kısa sürede ısınmaya başlar. Paketin çektiği akımı ölçmeden kart almak, en pahalı hatayla başlamak demek.

JK BMS: aktif denge ve izleme isteyenler için

jk bms kartlarının öne çıkan tarafı, pasif direnç boşaltması yerine enerjiyi hücreler arasında taşıyan aktif denge yaklaşımı ve Bluetooth üzerinden telefonla anlık veri okunabilmesi. Özellikle ikinci el ya da farklı partilerden toplanmış hücrelerle çalışıyorsanız, başlangıçtaki dengesizlik ciddi olabilir. Aktif denge bu farkı çok daha hızlı kapatır; pasif kartlarda günler süren bir süreç, burada saatler mertebesine iner.

Hangi projelerde mantıklı?

  • Kapasitesi ve iç direnci birbirinden farklı hücrelerin bir araya getirildiği paketler
  • Uzaktan izleme, kayıt tutma veya telemetri isteyen solar ve karavan sistemleri
  • Sık sökülüp takılmayan, ama uzun yıllar aynı yerde çalışacak sabit kurulumlar

Buna karşılık aktif denge kartları daha karmaşık devreye sahip. Kablo demetini yanlış sırayla bağlarsanız kartı kalıcı olarak kaybedebilirsiniz. Kurulumdan önce her hücrenin voltajını tek tek ölçüp not almak, sonra kabloları düşükten yükseğe doğru sırayla takmak işin en kritik adımı. Bu adımı atlayan kullanıcıların büyük kısmı, kartı ilk günde iade etmek zorunda kalıyor.

Daly BMS: sade, dayanıklı ve öngörülebilir

daly bms tarafında ise farklı bir felsefe var: gösterişsiz ama uzun ömürlü koruma. Özellikle 13S lityum iyon paketlerde 60 A sınıfı kartlar, elektrikli bisiklet, scooter ve küçük invertör uygulamalarında sık tercih ediliyor. Pasif denge kullanması, aktif kartlara göre daha az bileşen ve daha az arıza noktası anlamına geliyor. Sahada toz, titreşim ve sıcaklık dalgalanması olan bir ortamda bu sadelik gerçek bir avantaj.

Seçim yaparken bakılması gerekenler

  1. Sürekli akım sınırı: Motorunuzun nominal çektiği akımın en az 1,5 katı bir kart seçin, tepe akımlar için pay bırakın.
  2. Hücre sayısı uyumu: 13S bir pakete 10S kart bağlanmaz; seri sayısı birebir eşleşmeli.
  3. Şarj ve deşarj ayrımı: Bazı kartlarda iki hat ayrıdır; kablolamayı buna göre planlayın.
  4. Soğutma: Kartı kapalı bir kutuya hava boşluğu bırakmadan koymak, akım sınırına yakın çalışmada ömrü kısaltır.

Daly kartların bir başka artısı, aynı seri içinde farklı akım sınıflarının kolay bulunması. Projeyi büyütme ihtimaliniz varsa, bugün 40 A ile başlayıp yarın 60 A'ya geçmek için tüm kablolamayı yeniden yapmanız gerekmez; kartı değiştirmek çoğu zaman yeterli olur. Yine de kablo kesitini baştan yüksek akıma göre seçmek, sonradan yaşanacak ısınma sorunlarının önüne geçer.

Nikel şerit: gözden kaçan ama en çok sorun çıkaran parça

İnsanlar BMS'e saatler ayırıp nikel şerit seçimini son dakikaya bırakıyor, sonra paket ısınıyor diye şikayet ediyor. Oysa hücreler arası bağlantının direnci, paketin toplam verimini doğrudan etkiler. İnce bir şerit, yüksek akımda direnç gösterir; ısınır, lehim noktası zamanla çatlar ve temassızlık başlar. Bu tür arızalar genelde "BMS bozuldu" diye yorumlanır, oysa sorun şeridin kesitindedir.

Kesit seçimi için pratik bir yaklaşım

Kural olarak, sürekli akım arttıkça şerit genişliği ve kalınlığı da artmalı. Küçük paketlerde 0,15 mm kalınlık ve 8 mm genişlik çoğu zaman yeterliyken, 60 A sınıfı bir pakette aynı ölçülerle çalışmak riskli. Şeridi iki kat üst üste kullanmak yaygın bir çözüm gibi görünse de, iki kat arasında kalan boşluklar ısıyı dengesiz dağıtır. Daha geniş tek şerit, çoğu durumda çift kat ince şeritten daha iyi sonuç verir.

Lehimleme tarafında da birkaç ayrıntı var. Nokta kaynağı makinesi kullanıyorsanız elektrot baskısını ve darbe süresini hücre kimyasına göre ayarlamak gerekir; aşırı darbe hücre sargısına zarar verir, yetersiz darbe ise soğuk lehim bırakır. Havya ile çalışıyorsanız lehim süresini kısa tutun, çünkü uzun temas hücrenin iç sıcaklığını yükseltir. İşin sonunda her bağlantıyı hafifçe çekerek test etmek, sonradan paketi sökmekten çok daha ucuz.

Üç bileşeni birlikte düşünmek

Gerçek bir örnek üzerinden gidelim: 13S, 48 V, yaklaşık 20 Ah bir paket kuruyorsunuz ve hedef elektrikli bir bisiklet. Motor 25 A tepe akım çekiyor. Bu senaryoda 60 A sınıfı bir daly bms rahatça yeterli olur; bütçeyi zorlamanın anlamı yok. Ancak hücreleriniz farklı partilerden geldiyse ve başlangıçta 0,1 V'u aşan farklar varsa, aktif denge sunan bir jk bms uzun vadede daha az baş ağrısı getirir. Şerit tarafında ise 25 A tepe akım için geniş kesitli tek şerit ve sağlam nokta kaynağı, paketin ısınmadan çalışmasını sağlar.

Bütçe kısıtlıysa öncelik sırası şu olmalı: önce doğru kesitte şerit ve düzgün bağlantı, sonra BMS'in akım sınıfı, en son izleme ve denge özellikleri. Tersini yapmak, yani pahalı bir karta ince şeritle bağlanmak, en sık gördüğüm hata. Kart ne kadar iyi olursa olsun, akımı taşıyamayan bir bağlantıyı kurtaramaz.

Sık sorulan sorular

JK BMS ile Daly BMS arasında hangisi daha güvenli?

İkisi de temel koruma işlevlerini yerine getirir; güvenlik farkı daha çok doğru akım sınıfı seçimi ve kablolama kalitesine bağlıdır. Aktif denge ve izleme istiyorsanız JK, sadelik ve uzun ömür önceliğinizse Daly mantıklı bir başlangıç noktası.

Nikel şerit yerine bakır kullanabilir miyim?

Bakır iletkenlik açısından daha iyi olsa da oksitlenmeye ve lehimlemede ısı yayılımına karşı daha hassastır. Karışık çözümlerde bakır üzerine nikel kaplama tercih edilir; saf bakırla çalışacaksanız bağlantıları ek olarak korumanız gerekir.

BMS kapasiteyi artırır mı?

Hayır. BMS yalnızca korur ve dengeler; paketin toplam kapasitesi hücrelerin kapasitesine ve paralel bağlantı sayısına bağlıdır. Daha büyük BMS almak, daha uzun menzil demek değildir.

İlk kurulumda en sık yapılan hata nedir?

Denge kablolarını yanlış sırayla bağlamak. Kabloları takmadan önce her hücrenin voltajını ölçün ve sırayı not edin; bu birkaç dakikalık iş, kartın tamamını kurtarabilir.
